引言：

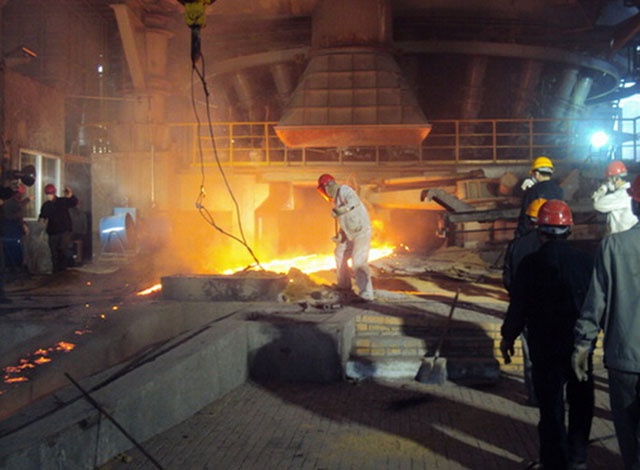

高爐煉鐵是鋼鐵行業重要生產工藝鏈（煉鐵、煉鋼、鑄軋）之一，而高爐上料系統是高爐煉鐵生產中的關鍵環節，其主要作用是將煉鐵所需的各種原料源源不斷的經爐頂送到高爐內保證高爐煉鐵的正常需求。QD6000變頻器在煉鐵高爐雙車卷揚上料系統上具有成熟的應用。
奇電變頻器QD6000的特點：
QD6000是奇電變頻器QIROD家族中的一員，它不僅繼承了QD200的特點，而且具有自身的優點。QD6000是壁掛式變頻器，功率范圍0.75KW-500KW，進線電壓380V-480V的電壓等級，控制方式為無速度傳感器的矢量控制。QD6000具有豐富的客戶端子，包括8路數字量輸入(LI1-LI8)，2路模擬輸入(AI)，2路繼電器輸出(TA)，2路模擬輸出(AO)，5V輔助電源用于模擬給定輸入，24V輔助電源用于數字量輸入，所有的LI/TA，AI/AO 都可以自由編程定義功能。
MODBUS 接口是QD6000 的標準配置，無需選件。通過MODBUS可以將QD6000連接到更高層的自動化系統。
方案優勢：
良好的低頻性能（開環0.5Hz時1.5倍力矩輸出），較好的滿足了滿載要求；
具有轉矩響應速度快的優點，在負載波動時，電流波動??；
具有良好的過載能力及環境適應能力，運行可靠性高；
低頻出力性能好、力矩響應快、穩速精度高，實現了料車的平穩提升和變速，避免了傳統卷揚系統啟動震動大、易溜車和掛車現象；
優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生產連續性；
環境適應能力強，完全獨立風道設計可大幅提高抗擊油污、粉塵及濕熱等惡劣環境；
系統簡介：
在本系統中，通過一臺QD6000 200KW變頻器驅動160KW卷揚電機，一臺卷揚機同時拖動左右兩臺料車互為上行和下行，即其中一臺料車載料上行，另一臺料車則為空車下行。減速制動、頂部卸料等場合下可能伴有的變頻器母線電壓泵升，通過外置的制動單元及制動電阻實現快速制動停車。
技術參數
| 變頻器技術參數 | 設備配置 | |
 型號：QD6000-200RG-T4 | 輸出電流：380A | QD6000 變頻器一臺 |
| 輸入電壓：3相，380-480V | 頻率范圍：0-400Hz | 160kW 卷揚電機一臺 |
| 輸入頻率：50/60Hz ±5% | 過載能力：150%,60 秒 | 制動單元 |
| 輸出功率：200KW | 環境溫度：-10-40°C | 制動電阻 |
| 輸出電壓：0-480V(最大值由輸入電壓決定） | 防護等級：IP20 | |
現場使用情況：
根據現場空間情況，一臺QD6000系列變頻器安裝于控制柜中，變頻器安裝及現場電機如圖所示
運行效果：
采用QD6000變頻器的高爐雙車卷揚上料控制系統已投入運行三年多，取得了良好的經濟效益和社會效益
控制裝置運行可靠，具有良好的環境適應能力，能抗擊油污、粉塵及濕熱等惡劣環境，故障率低；
實現料車的平穩提升和變速，避免了傳統卷揚系統啟動震動大、易溜車和掛車現象；
- 優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生產連續性。
客戶收益：
機械部分沖擊小，設備維修量減小，大大節省維修成本；
變頻器全面的保護功能，最大限度保障生產連續性；
系統運行安全可靠，經濟效益顯著。
