引言：
水資源是經濟發展和社會可持續發展的一個重要因素，城市污水處理率已成為一個地區文明與否的一個重要標志。水資源的嚴重污染和日漸短缺如今已成為全世界都關心的話題。我國隨著經濟的發展，城市污水和工業廢水量急劇增加，為水處理產業提供了巨大的市場空間。在污水處理廠曝氣鼓風機和潛水泵是污水處理的核心設備,奇電變頻器QD6000在污水處理方面具有廣泛的應用，取得了良好的經濟效益和社會效益。
奇電變頻器QD6000的特點：
QD6000 是奇電變頻器QIROD家族中的一員，它不僅繼承了QD200 的特點，而且具有自身的優點。QD6000 是壁掛式變頻器，功率范圍0.75KW-500KW，進線電壓380V-480V的電壓等級，控制方式為無速度傳感器的矢量控制。
QD6000具有豐富的客戶端子，包括8路數字量輸入(LI1-LI8)，2路模擬輸入(AI)，2路繼電器輸出(TA)，2路模擬輸出(AO)，5V 輔助電源用于模擬給定輸入，24V輔助電源用于數字量輸入，所有的LI/TA，AI/AO 都可以自由編程定義功能。
MODBUS 接口是QD6000 的標準配置，無需選件。通過MODBUS可以將QD6000 連接到更高層的自動化系統。
方案優勢：
啟動轉矩大，開環0.5Hz時1.5倍力矩輸出,滿足潛水泵運行的要求；
具有轉矩響應速度快的優點，在負載波動時，電流波動??；
具有良好的過載能力及環境適應能力，運行可靠性高；
超強電網適應性，抗電網波動能力達到±15%，保障輸出電壓、電流、速度 的穩定性；
優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生產連續性；
環境適應能力強，完全獨立風道設計可大幅提高抗擊油污、粉塵及濕熱等惡劣環境。
系統簡介：
在本系統中，通過QD6000 110KW變頻器驅動110KW潛水泵主電機, 通過中央機房DCS系統集中控制，同時本地也可進行操作，通過轉換開關，實現兩地控制。
技術參數
| 變頻器技術參數 | 設備配置 | |
 型號：QD6600-110RG-T4 | 輸出電流：215A | QD6000 變頻器一臺 |
| 輸入電壓：3相，380-480V | 頻率范圍：0-400Hz | 110KW潛水泵及電機 |
| 輸入頻率：50/60Hz ±5% | 過載能力：150%,60 秒 | DCS控制系統 |
| 輸出功率：110KW | 環境溫度：-10-40°C | |
| 輸出電壓：0-480V(最大值由輸入電壓決定） | 防護等級：IP20 | |
現場使用情況：

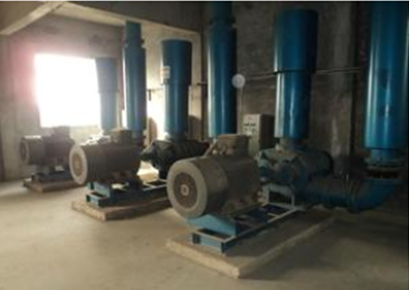

根據現場空間情況，一臺QD6000系列變頻器安裝于控制柜中，變頻器安裝及現場電機如圖所示
運行效果：
采用QD6000變頻器的污水處理潛水泵控制系統已投入運行三年多，取得了良好的經濟效益和社會效益：
控制裝置運行可靠，具有良好的環境適應能力，能抗擊油污、粉塵及濕熱等惡劣環境，故障率低；
優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生產連續性；
根據工藝的需要，使電機軟啟/軟停，從而使急扭及水錘現象得到解決；
經濟效益顯著，節電效果達20%以上，一年多即可收回采用變頻控制系統增加的全部投資。
客戶收益：
免去了許多繁瑣的人工操作，不安全隱患因素，提高工作效率；
大大的減小水泵啟動時對機械的沖擊，降低了維修費用；
變頻器全面的保護功能，最大限度保障生產連續性；
經濟效益顯著，一年多即可收回采用變頻控制系統增加的全部投資。
